Galaxy'sPC ABS Anti Riot sisak befecskendező formaazoknak a gyártóknak lett kifejlesztve, akik konzisztens sisak-héj gyártásra törekszenek PC és PC+ABS anyagokkal. Együregű integrált homorú betéttel, P20/718H előedzett acéllal, Ra 0,8 üreges polírozással és 300 000-500 000 lövés elméleti élettartamával a formát stabil és megismételhető ipari gyártásra tervezték.
A zavargások elleni sisakhéjak előállításához többre van szükség, mint egyszerűen hőre lágyuló anyag formázására. A fröccsöntő szerszámnak meg kell őriznie a méretkonzisztenciát, ellenőriznie kell a héj-fal egyenletességét, ellenállnia kell az ismételt befecskendezési nyomásnak, és támogatnia kell a megbízható formából történő eltávolítást hosszú gyártási ciklusok során. A PC-t és a PC+ABS-t általában olyan alkalmazásokhoz választják, ahol az ütési teljesítmény és a szerkezeti szilárdság fontos, így a formatervezés a gyártási folyamat kritikus része.
Tartalomjegyzék
- Miért számít a sisak formatervezése?
- Mi a PC ABS sisakforma kulcsszerkezete?
- A PC ABS Anti Riot sisak fröccsöntő forma műszaki adatai
- Miért alkalmas a PC és a PC+ABS sisakhéjformázásra?
- Hogyan befolyásolja a gyártást a pontosság és a tartósság?
- Hogyan gyártják és tesztelik a formát?
- Mit érdemes ellenőrizni a vásárlóknak rendelés előtt?
- Hol alkalmazható a penész?
- Gyakran Ismételt Kérdések
- Szerezzen személyre szabott formamegoldást
Miért számít a sisak formatervezése?
A fröccsöntő szerszám közvetlenül meghatározza, hogy a sisakhéj milyen pontosan reprodukálódik az egyes gyártási ciklusok során. A védőfelszerelések esetében a következetesség különösen fontos, mivel a geometria, a falvastagság, a felület minősége vagy a formából való eltávolítás változásai hatással lehetnek a későbbi összeszerelésre és a termékellenőrzésre.
A jól megtervezett sisakformának stabil üregprofilt kell biztosítania, miközben kezeli a befecskendezési nyomást és a hűtési feltételeket. A cél nem egyszerűen a megfelelő külső forma kialakítása, hanem az ismételhetőség fenntartása a kiterjesztett gyártás során.
- Méretek konzisztenciája:Segít fenntartani a tervezett sisak-héj geometriát.
- Egységes díszléc:Támogatja az egyenletes héj-fal kialakítást.
- Kopásállóság:Lehetővé teszi, hogy a szerszám ellenálljon az ismételt gyártási ciklusoknak.
- Megbízható formázás:Csökkenti a sérülések vagy a látható kilökődési nyomok lehetőségét.
- Felületi minőség:A polírozott üreg elősegítheti a tiszta és egyenletes héj megjelenését.
A fröccsöntött sisakgyártással kapcsolatos kutatások a rövidebb gyártási ciklusokat, a stabil termékminőséget és az ütésállóságot is azonosították, mint a fröccsöntéssel kapcsolatos fontos előnyöket a hagyományosabb formázási megközelítésekkel szemben.
Mi a PC ABS sisakforma kulcsszerkezete?

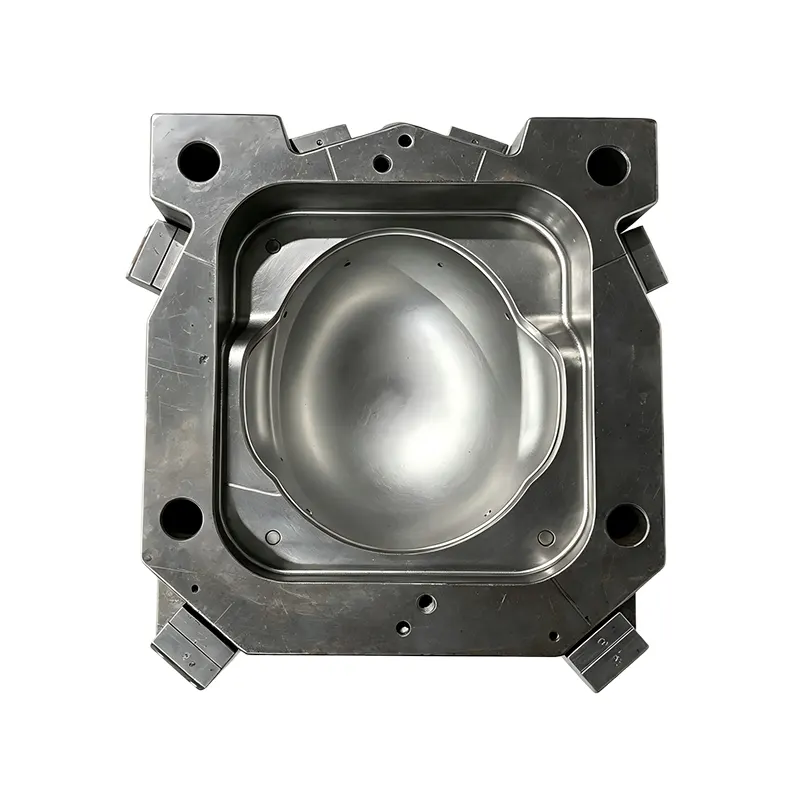

A Galaxy formája aegyüregű integrált homorú betétszerkezet. Ez a konfiguráció alkalmas a lázadás elleni sisak külső héjának gyártására, és egy dedikált üreggeometriát biztosít a szükséges héjprofil reprodukálásához.
Az üreg P20 és 718H előedzett formaacélt, míg a formaalap 45# szénacélt használ. A kombináció célja, hogy egyensúlyba hozza az üreg kopásállóságát és a formaalap teljes merevségét a befecskendezés során.
Együreges konfiguráció
Az együreges kialakítás lehetővé teszi, hogy a mérnöki figyelem továbbra is a sisakhéj pontos reprodukálására összpontosítson. Leegyszerűsítheti a formakiegyensúlyozást és a gyártásirányítást is, ha a termék viszonylag nagy kivetített formázási területet igényel.
Előedzett üreges acél
A P20 és 718H az ipari szerszámok bevált öntőacél opciói. Az üregben való használatuk gyakorlati alapot biztosít az ismételt gyártáshoz, különösen akkor, ha a forma várhatóan hosszabb ideig fog működni.
Finom üreges polírozás
Az üreget többlépcsős polírozással dolgozzák fel, hogy Ra 0,8 felületi minőséget érjenek el. Az ellenőrzött üreges felületkezelés segít csökkenteni a nyilvánvaló megmunkálási nyomokat a fröccsöntött héjon, és támogatja a tisztább kész megjelenést.
A PC ABS Anti Riot sisak fröccsöntő forma műszaki adatai
A következő paraméterek összefoglalják a Galaxy sisakhéj-formájához leírt alapkonfigurációt. A tényleges formaméretek, a futómű kialakítása, a hűtési elrendezés és a fröccsöntőgép-követelmények testreszabhatók az ügyfél sisak CAD-modelljének és gyártási követelményeinek megfelelően.
| Paraméter | Specifikáció | Termelési előny |
|---|---|---|
| Öntött termék | Lázadásgátló sisak külső héja | Dedikált héjgyártáshoz tervezték |
| Anyagkompatibilitás | PC és PC+ABS | Támogatja az általános műszaki hőre lágyuló műanyagokat |
| Üreg szerkezete | Együreges beépített homorú betét | Stabil üreggeometria és szabályozott formázás |
| Üreges acél | P20 / 718H előedzett acél | Jó kopás- és deformációállóság |
| Forma alap | 45# szénacél | Szerkezeti merevséget biztosít |
| Üreges felületkezelés | Ra 0,8 finom polírozás | Támogatja a sima és tiszta héjfelületeket |
| Elméleti élettartam | 300 000-500 000 lövés | Támogatja a hosszú gyártási ciklusokat |
Miért alkalmas a PC és a PC+ABS sisakhéjformázásra?
Az anyagválasztás befolyásolja a forma kialakítását, a feldolgozási körülményeket, a hűtési követelményeket, a zsugorodási viselkedést és a kész héj teljesítményjellemzőit. A PC nagy ütésállóságot és hőállóságot kínál, míg a PC+ABS egyesíti a polikarbonát jellemzőit az ABS-hez kapcsolódó feldolgozási és felületi előnyökkel.
Emiatt a gyártóknak meg kell erősíteniük a pontos gyantaminőséget, mielőtt az öntőforma végleges kialakításra kerül. A különböző minőségek eltérő áramlási jellemzőkkel, zsugorodási viselkedéssel, feldolgozási hőmérséklettel és adalékanyagokkal rendelkezhetnek.
Ezért egy megfelelő formát kell megtervezni az ügyfél által jóváhagyott anyag köré, ahelyett, hogy a PC-t és a PC+ABS-t teljesen felcserélhető anyagként kezelnénk. Az anyag megerősítése a tervezési szakaszban segíthet csökkenteni a későbbi módosításokat és javítani a gyártás stabilitását.
Anyagválasztási ellenőrzőlista
- Ellenőrizze a pontos PC vagy PC+ABS gyantaminőséget.
- Tekintse át a gyártó által javasolt feldolgozási feltételeket.
- Vegye figyelembe a várható zsugorodási és méretkövetelményeket.
- Ellenőrizze a sisakhéj kívánt felületi megjelenését.
- Párosítsa az anyagot a tervezett gyártási mennyiséggel és alkalmazással.
Hogyan befolyásolja a gyártást a pontosság és a tartósság?
A sisakformát ismételten mechanikai mozgásnak, befecskendezési nyomásnak, termikus ciklusnak és kilökőerőnek vetik alá. Idővel a nem megfelelő anyagválasztás vagy a nem megfelelő megmunkálási pontosság növelheti a kopást és a méreteltérést.
A Galaxy ezeket a követelményeket precíziós CNC megmunkálással, többlépcsős üregpolírozással, próbabefecskendezéssel, méretellenőrzéssel és formázási tesztekkel elégíti ki. Ezek a lépések minőség-ellenőrzési hurkot hoznak létre a formagyártás és a gyártási készenlét között.
A 300 000–500 000 felvétel elméleti élettartama különösen fontos a tartós gyártást tervező gyártók számára. Az öntőforma tényleges élettartama olyan tényezőktől függ, mint az anyag, a feldolgozási feltételek, a karbantartás, a gép működése és a gyártási környezet, ezért az élettartam-adatokat mérnöki célként kell kezelni, nem pedig egyetemes garanciaként.
Hogyan gyártják és tesztelik a formát?
A precíziós szerszámozás ellenőrzött gyártási folyamatot igényel, mivel az üreg kis méreteltérései minden fröccsöntött alkatrészen reprodukálhatók. Egy tipikus gyártási munkafolyamat a következő szakaszokból áll:
- Termék- és DFM-értékelés:A sisak CAD modelljét és anyagszükségletét a megmunkálás előtt értékeljük.
- Üregtechnika:Az üregszerkezet és a kritikus méretek a jóváhagyott terv szerint kerülnek kialakításra.
- CNC megmunkálás:A nagy pontosságú megmunkálás hozza létre az elsődleges üreget és a formaelemeket.
- EDM és kikészítés:Az összetett vagy részletes területek további megmunkálási és simítási folyamatokat kaphatnak.
- Polírozás:Az üreg felületét a kívánt felületre finomítják.
- Forma összeállítás:Az üreg, a formaalap, a kidobó alkatrészek és más rendszerek össze vannak szerelve.
- Próba injekció:A formát a tervezett gyártási anyaggal tesztelik.
- Ellenőrzés:A minta méreteit és a formázási teljesítményt szállítás előtt ellenőrizzük.
Ez a megközelítés fontos az OEM vásárlók számára, mert a szerszámnak készen kell érkeznie a tervezett gyártási folyamatba való integrálásra, nem pedig a telepítés utáni kiterjedt korrekciós munkára.
Mit érdemes ellenőrizni a vásárlóknak rendelés előtt?
A sisakforma beszállítójának kiválasztása többet jelent, mint a kezdeti szerszámajánlat összehasonlítása. A beszerzési csoportoknak együtt kell értékelniük a mérnöki előírásokat és a minőség-ellenőrzési folyamatot.
| Vevői ellenőrzőpont | Miért számít |
|---|---|
| Anyagkompatibilitás | Biztosítja, hogy a forma a tervezett gyanta köré legyen kialakítva |
| Üreges acél | Befolyásolja a kopásállóságot és a méretstabilitást |
| Felületkezelés | Befolyásolja az öntött héjak megjelenését és feldolgozási minőségét |
| Élettartam-cél | Segít megbecsülni a hosszú távú szerszámhasználatot |
| Próbaformázás | Szállítás előtt megerősíti a gyakorlati gyártási teljesítményt |
| Méretvizsgálat | Ellenőrzi a kész formát a jóváhagyott követelményeknek megfelelően |
| Értékesítés utáni támogatás | Segít kezelni a karbantartási és jövőbeni szerszámigényeket |
A vásárlók áttekinthetik a Galaxy szélesebb körű rendőrségi felszerelési megoldásait is, ha egy projekt több védőfelszerelés alkatrészt foglal magában, nem pedig egy sisakhéjat.
Hol alkalmazható a penész?
Az öntőforma elsősorban a tömeglázadás elleni sisak külső héjainak tömeggyártására szolgál. Megfontolható a biztonsági és professzionális felhasználású védőfelszereléseket gyártó gyártók számára.
- Lázadásgátló sisak gyártás
- Biztonsági berendezések gyártása
- Védőfelszerelés OEM projektek
- Egyedi sisak-héj fejlesztés
- PC vagy PC+ABS héjak szakaszos injekciós gyártása
A kiegészítő védőfelszerelést igénylő projektek esetében a gyártók értékelhetik a kapcsolódó megoldásokat is, mint például a lázadás elleni sisakforma vagy más, erre a célra szolgáló rendőri felszerelés formakonfigurációja.
Gyakran Ismételt Kérdések
Milyen anyagokat lehet feldolgozni ezzel a sisak fröccsöntő szerszámmal?
A formát úgy tervezték, hogy kompatibilis legyen a PC és a PC+ABS alapanyagokkal. A végső anyagminőséget a tervezési szakaszban meg kell erősíteni, hogy a feldolgozási és formázási paramétereket megfelelően össze lehessen hangolni.
Mi az üreg szerkezete?
Az öntőforma együregű integrált homorú betétszerkezetet használ, amelyet kifejezetten a lázadás elleni sisak külső héj gyártásához terveztek.
Milyen acélt használnak a formaüreghez?
Az üreg P20 és 718H előedzett formaacélt, míg a formaalap 45# szénacélt használ.
Milyen felületkezeléssel rendelkezik az üreg?
Az üreget többlépcsős polírozásnak vetik alá, hogy elérje az Ra 0,8 finompolírozási szabványt, ami támogatja a sima és tiszta öntött héjfelületeket.
Mennyi ideig használható a forma?
A megadott elméleti élettartam körülbelül 300 000-500 000 lövés. A tényleges élettartam a gyanta minőségétől, a feldolgozási körülményektől, a karbantartástól, a gép működésétől és egyéb termelési tényezőktől függ.
Megvizsgálják a formát szállítás előtt?
Igen. Minden forma próbafröccsöntésen, méretellenőrzésen és kiszerelési simasági vizsgálaton esik át a kiszállítás előtt a gyártási készenlét ellenőrzése érdekében.
Szerezzen személyre szabott formamegoldást
A megfelelő szerszámkonfiguráció kiválasztása a sisakprojekt elején csökkentheti a gyártási kockázatokat, és stabilabb utat biztosít a CAD-tervezéstől a tömeggyártásig. A Galaxy egyesíti a precíziós szerszámmegmunkálást, az anyagkompatibilitást, az üreges kikészítést, a próbainjektálást és az ellenőrzést, hogy támogassa a gyártókat a PC és PC+ABS zavargások elleni sisakhéjak fejlesztésében.
Ha új sisakprojektet tervez, meglévő szerszámot cserél, vagy személyre szabott héjat fejleszt,lépjen kapcsolatba velünkCAD-rajzával, anyagspecifikációjával, gyártási mennyiségével és gépinformációival. A Galaxy felülvizsgálja az Ön igényeit, és megfelelő formakonfigurációt, mérnöki megoldást és árajánlatot biztosít a projekthez.
